一、行業背景

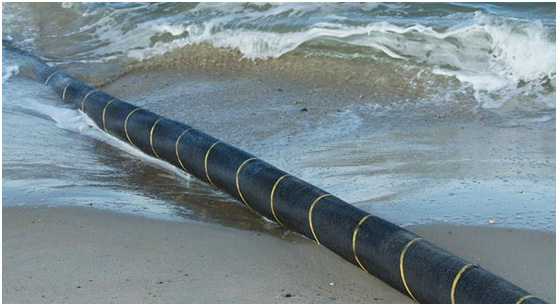

海底光電線纜主要用于大陸與海島、海島與海島、大陸與海洋石油平臺、石油平臺與石油平臺之間的電力供應和通信傳輸。海纜通常埋在海底1～2米深的位置，時常會遭受船錨或捕魚設備等機械的損害，或因電流引起的異常發熱被燒壞。長期以來，由于無法對埋在海底的線纜進行安全監管，其安全完全“聽天由命”，一旦被損壞，就會讓人措手不及，相關石油平臺不得不停產，然后由施工人員將海纜打撈起來重修，每次維修費用一般高達數百萬元。因此，迫切需要適宜的海底電纜在線監測技術手段對海纜實時運行情況進行監測。
二、解決方案
光格ACM4000海纜綜合在線監測系統，結合了分布式光纖溫度、應變、擾動傳感技術、船舶自動識別技術(AIS)和有限元載流量分析。ACM4000系統，利用海纜內置光纖實現海纜本體溫度、應力和擾動監測，載流量評估子系統利用溫度監測實時計算海纜芯線溫度和預測海纜動態負荷，船只AIS識別預警子系統對海域船只的位置、速度、航向、船舶注冊信息等參數進行實施監測。ACM4000系統對海纜的運行情況進行全方位監測，整合"溫度、應力、擾動、載流量和AIS"數據集成在同一監控平臺，實現統一顯示和管理。

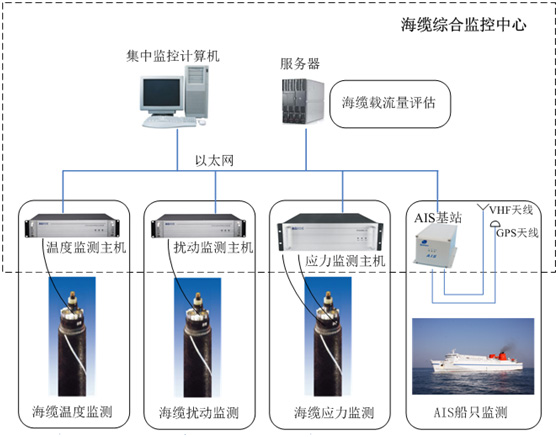

三、系統組網
